Zitat von Peter am 23. Juni 2022, 12:38 Uhr

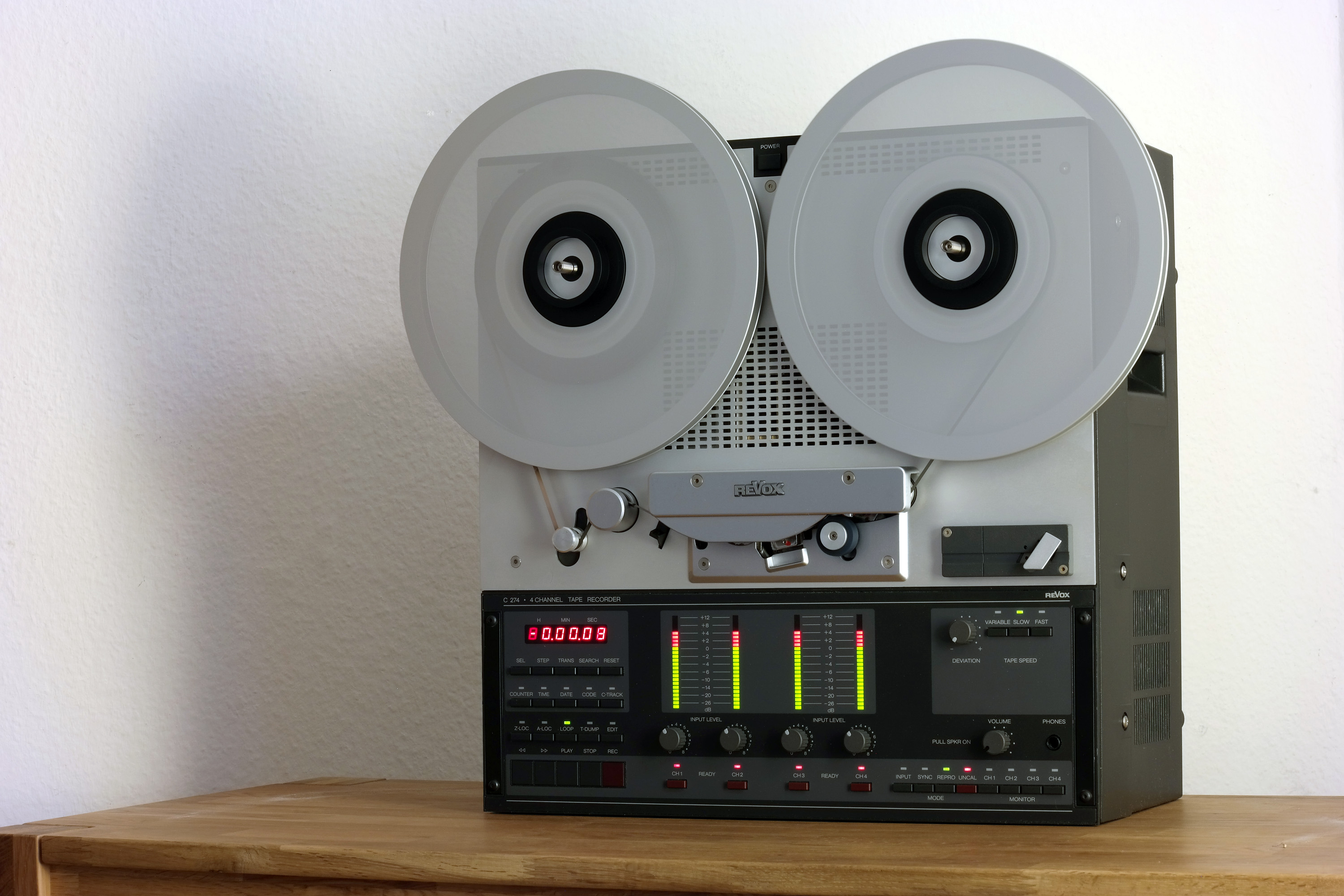

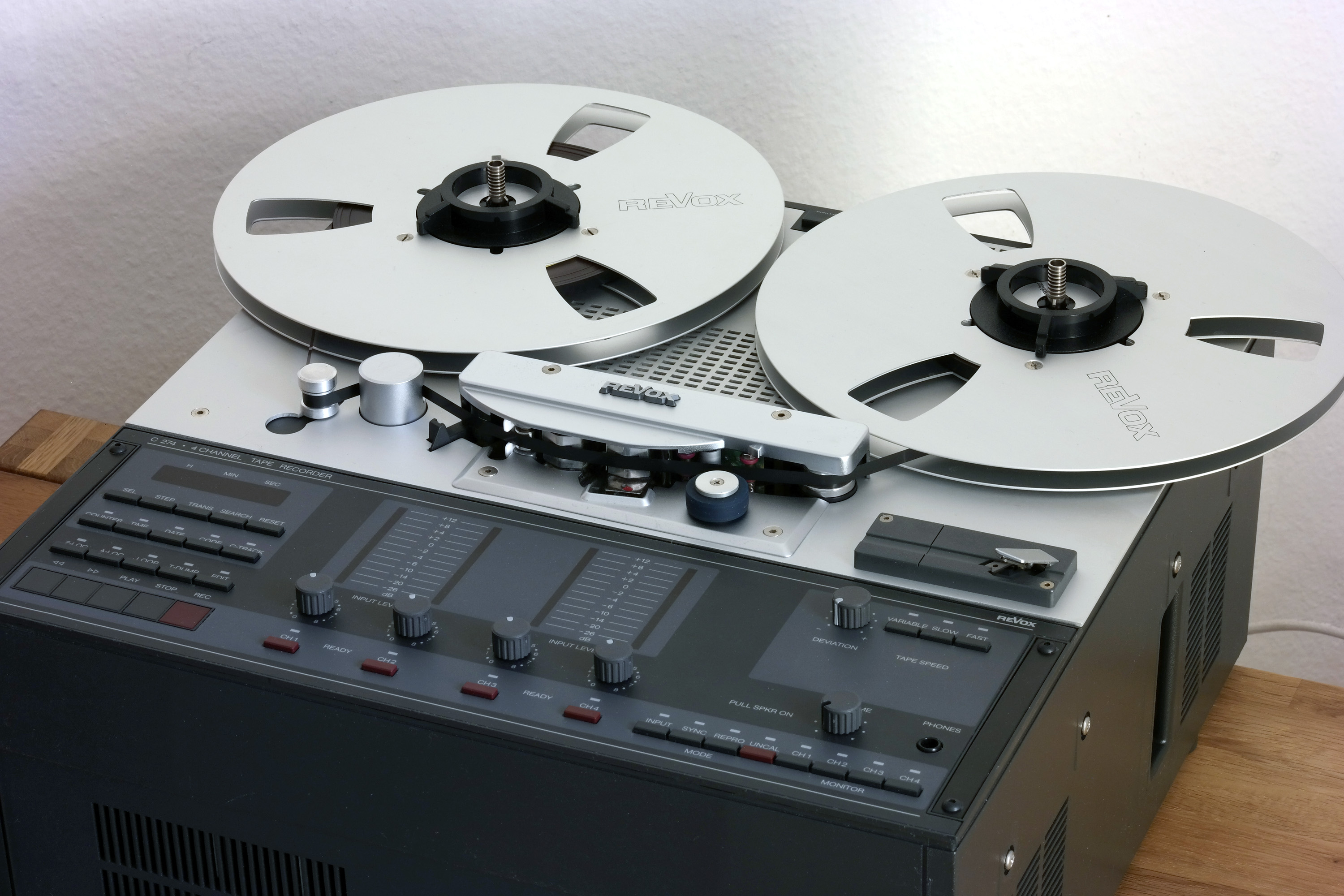

Eine sehr schöne REVOX mit vielen EDIT-Funktionen und einen sensationellen Wow & Flutter Wert von nur 0,02% bei 19 cm/s (nach DIN gemessen).

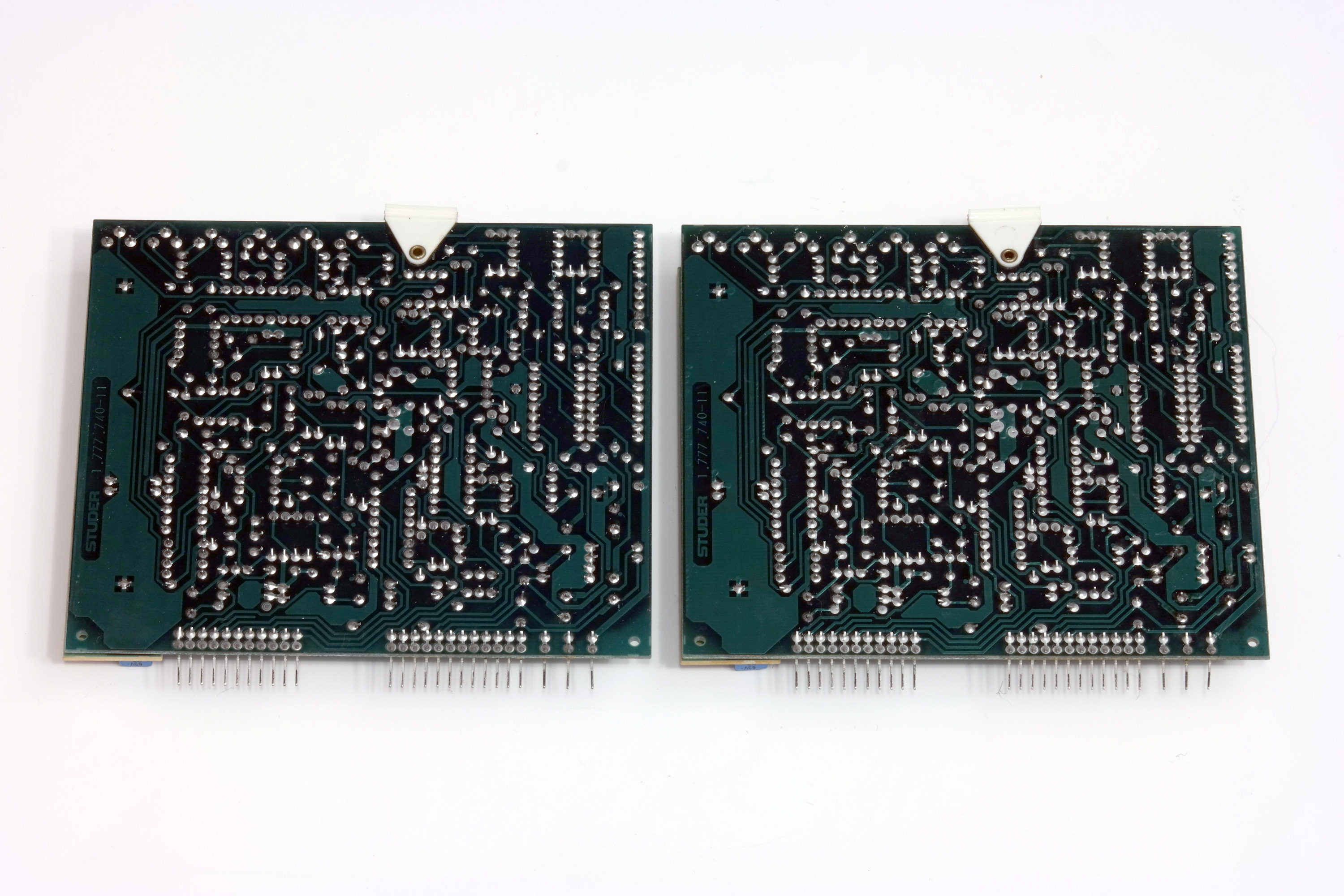

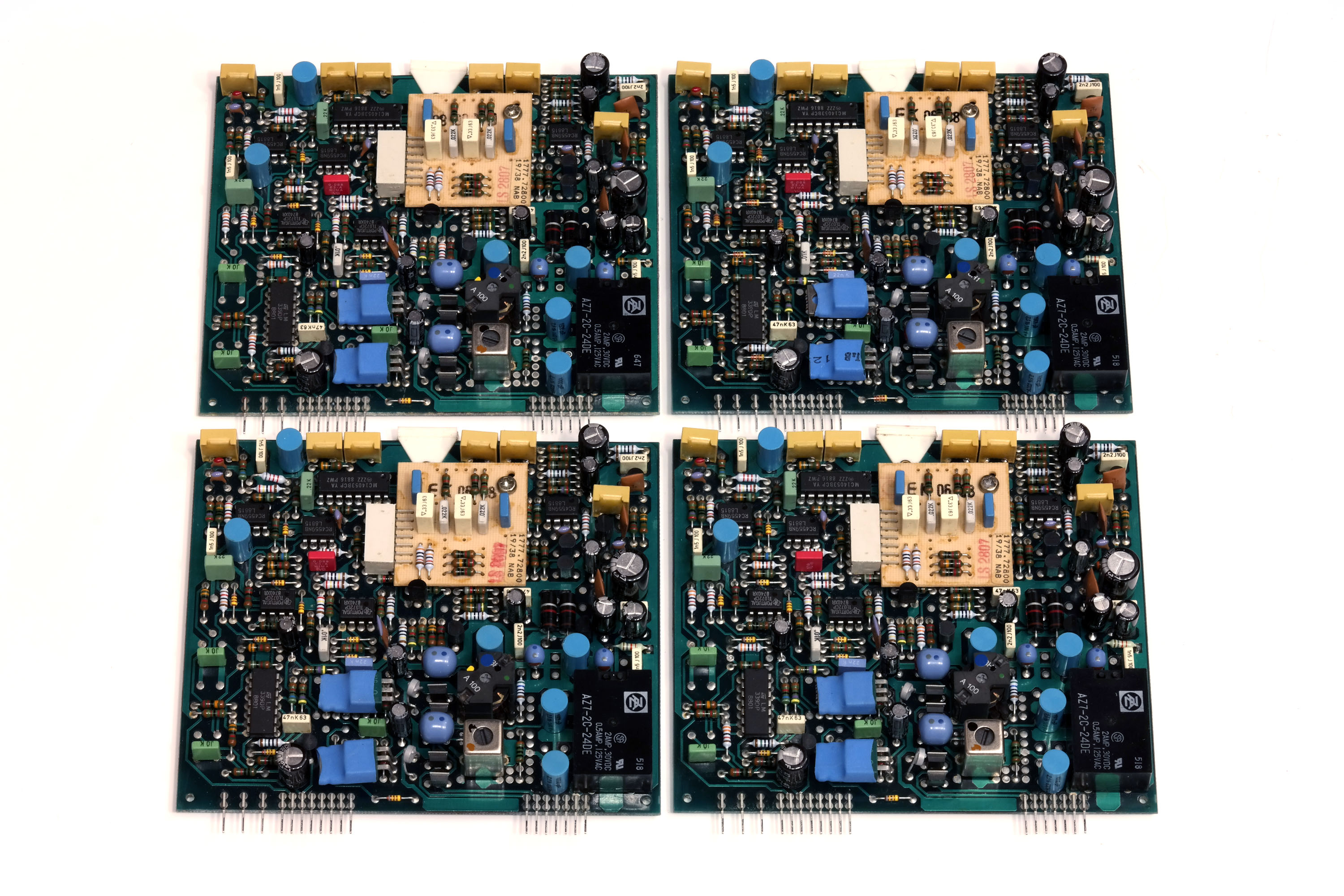

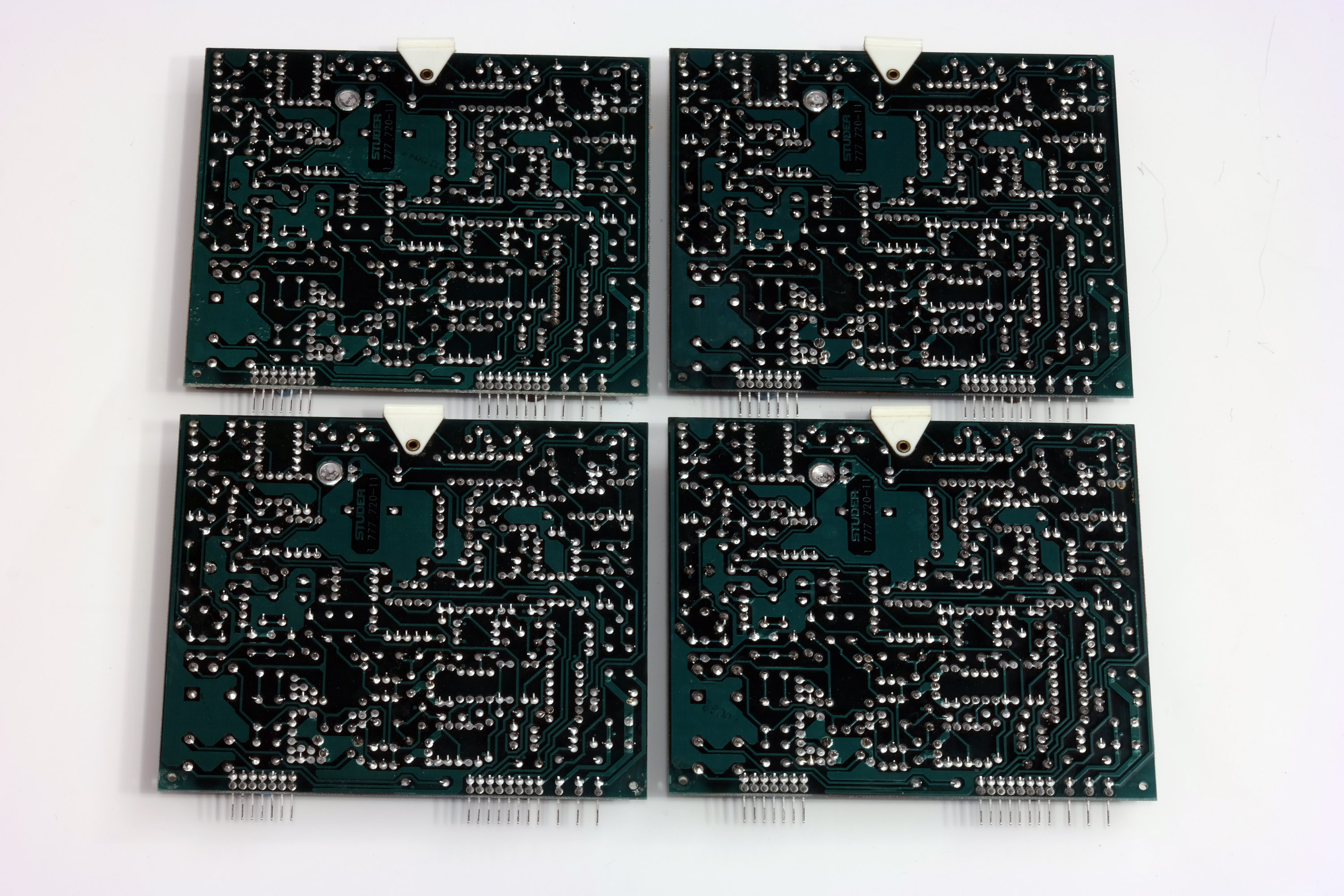

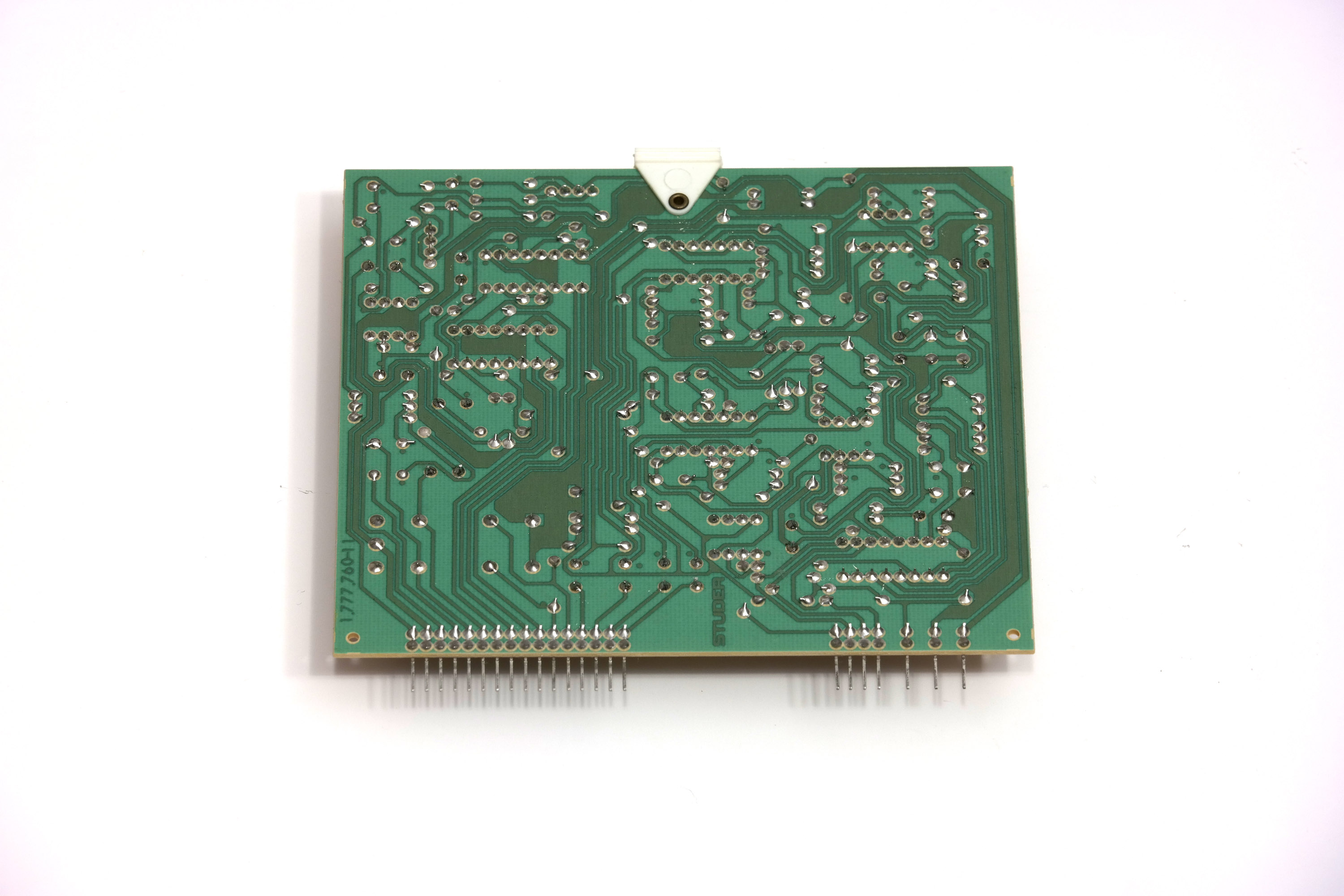

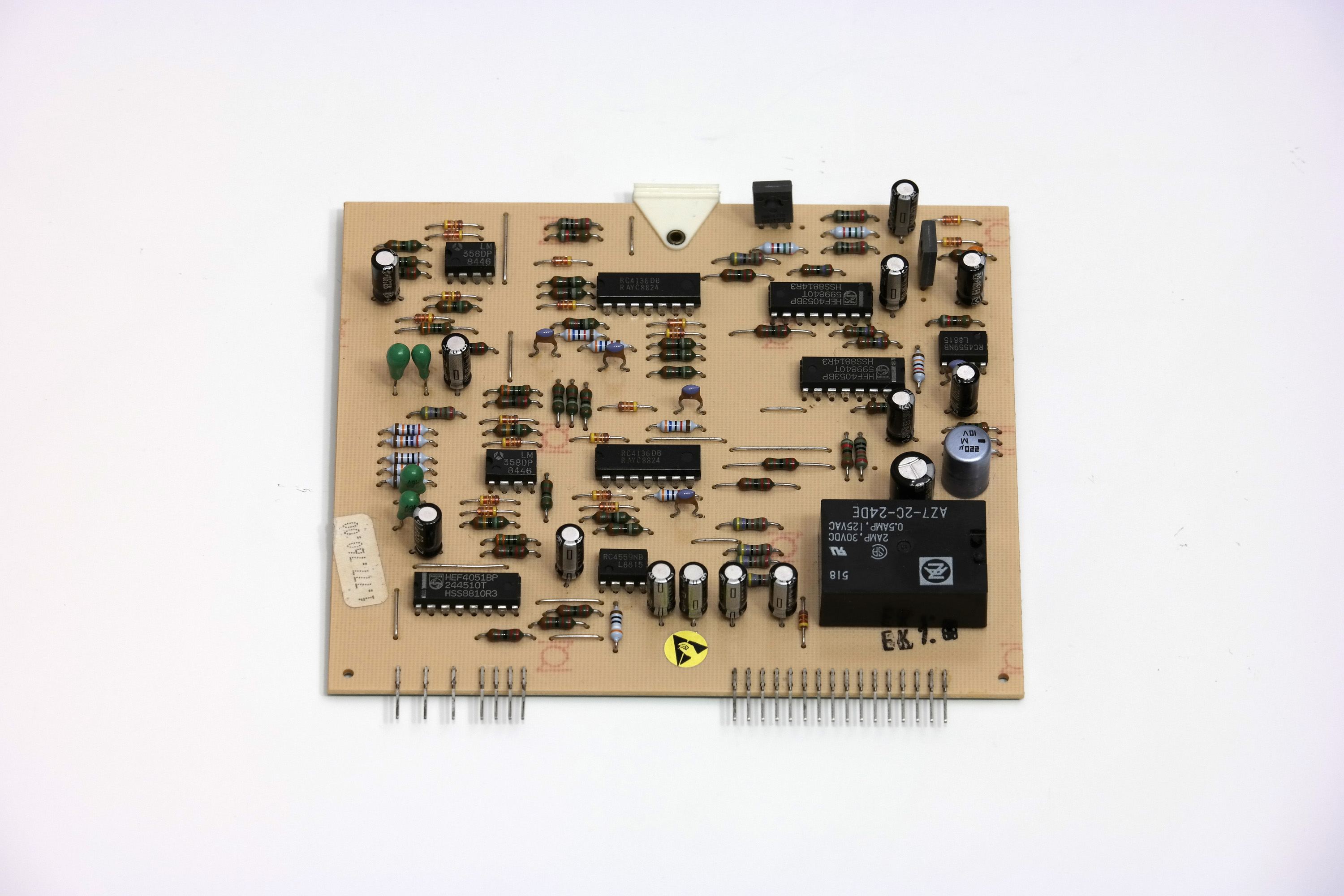

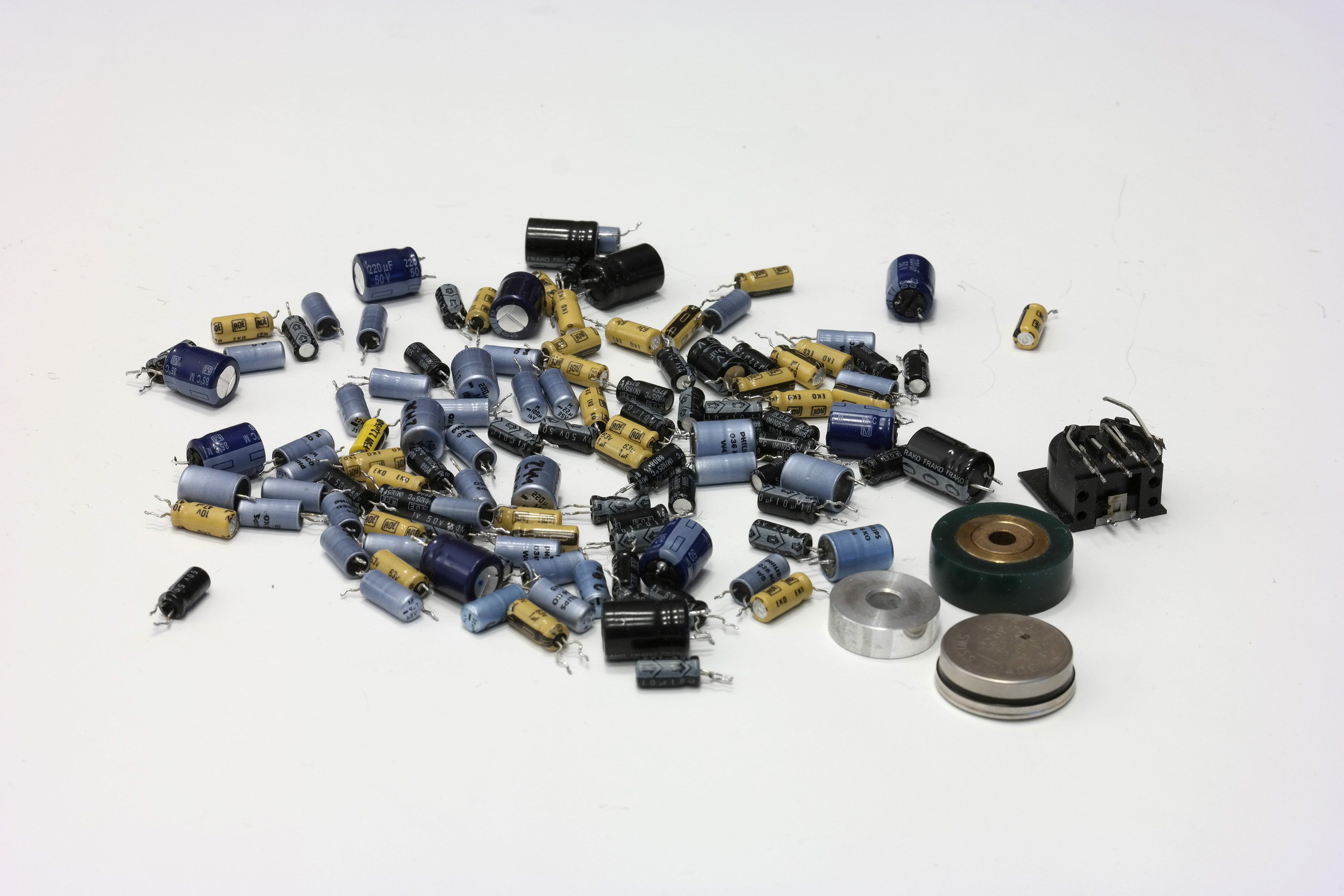

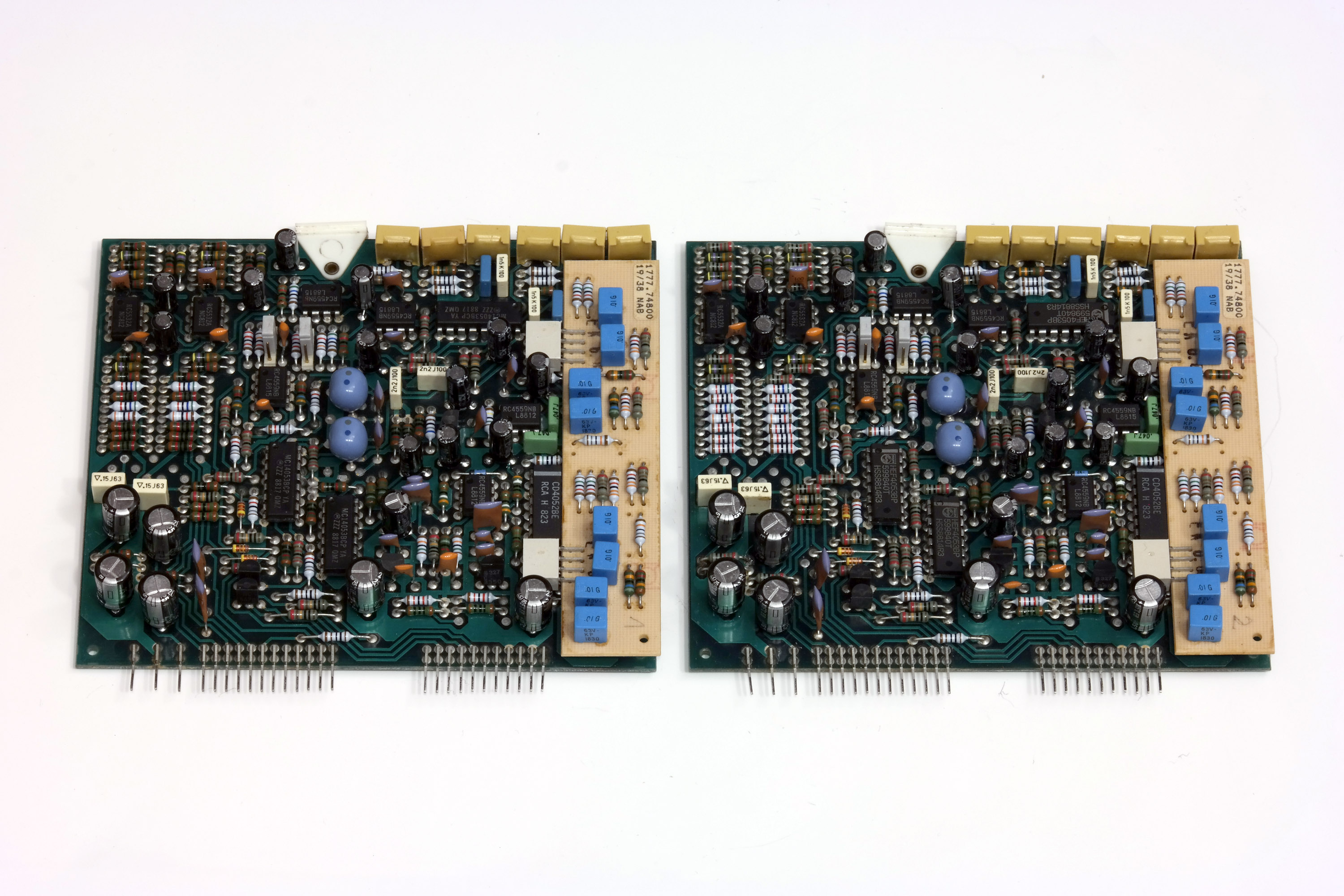

Ich habe die Maschine penibelste restauriert und eingestellt. Es sind mehr als 120 Kondensatoren ausgetauscht worden und zwar ohne die filigranen Lötaugen der doppeltkontaktierten Platinen zu beschädigen. Einen kleinen Teil davon habe ich fotografiert. Ich habe die neuen ELKOs alle vorher geprüft, da heute selbst bei der PANASONIC EB-Serie große Toleranzen vorhanden sind. Die Prints wurden nach dem Ablöten gesäubert und nach dem Einlöten der neuen Kondensatoren ebenfalls. Ein paar Bilder davon habe ich exemplarisch hier angefügt. Der Bandzug, die Tachowerte etc. liegen innerhalb der Spezifikationen oder besser.

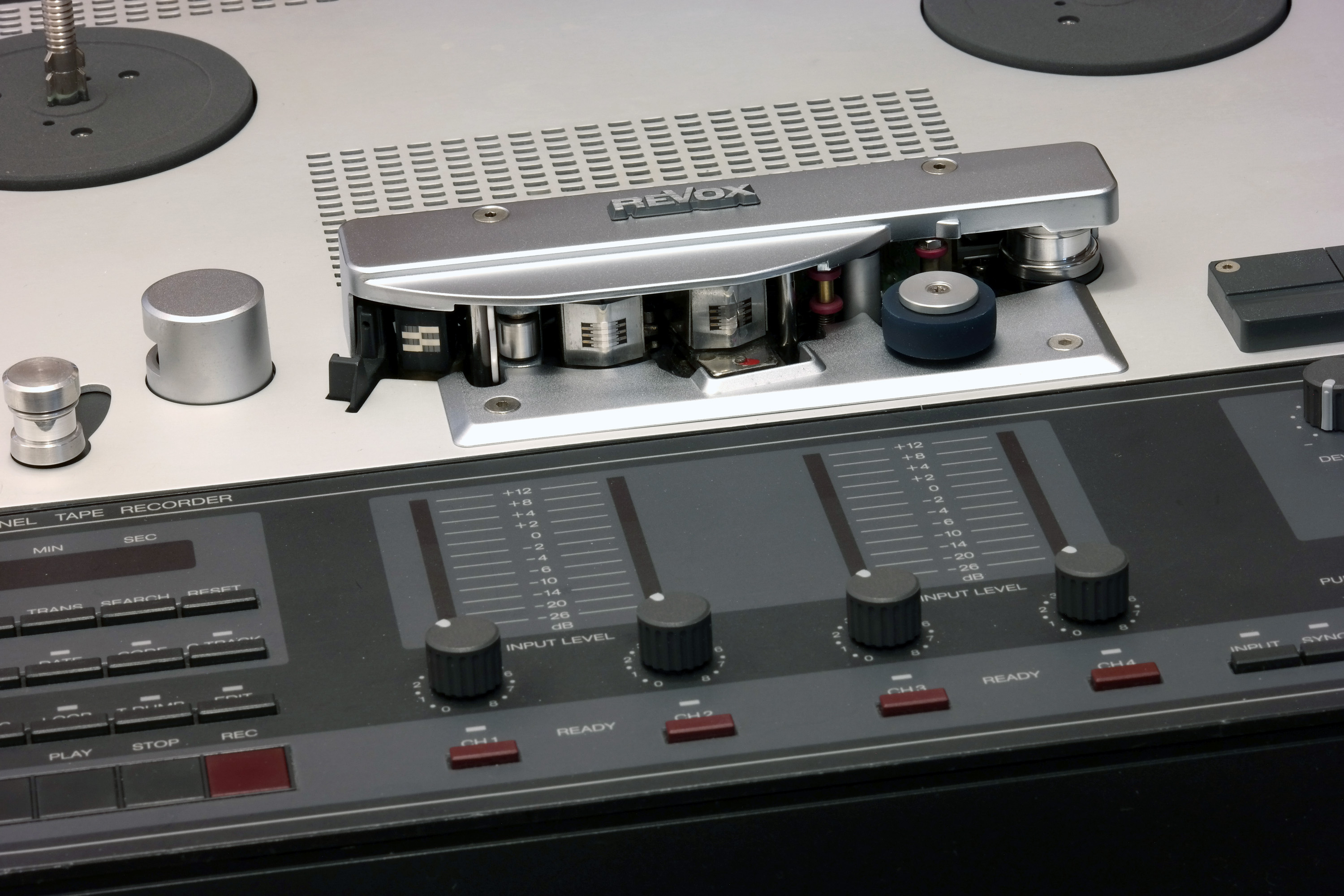

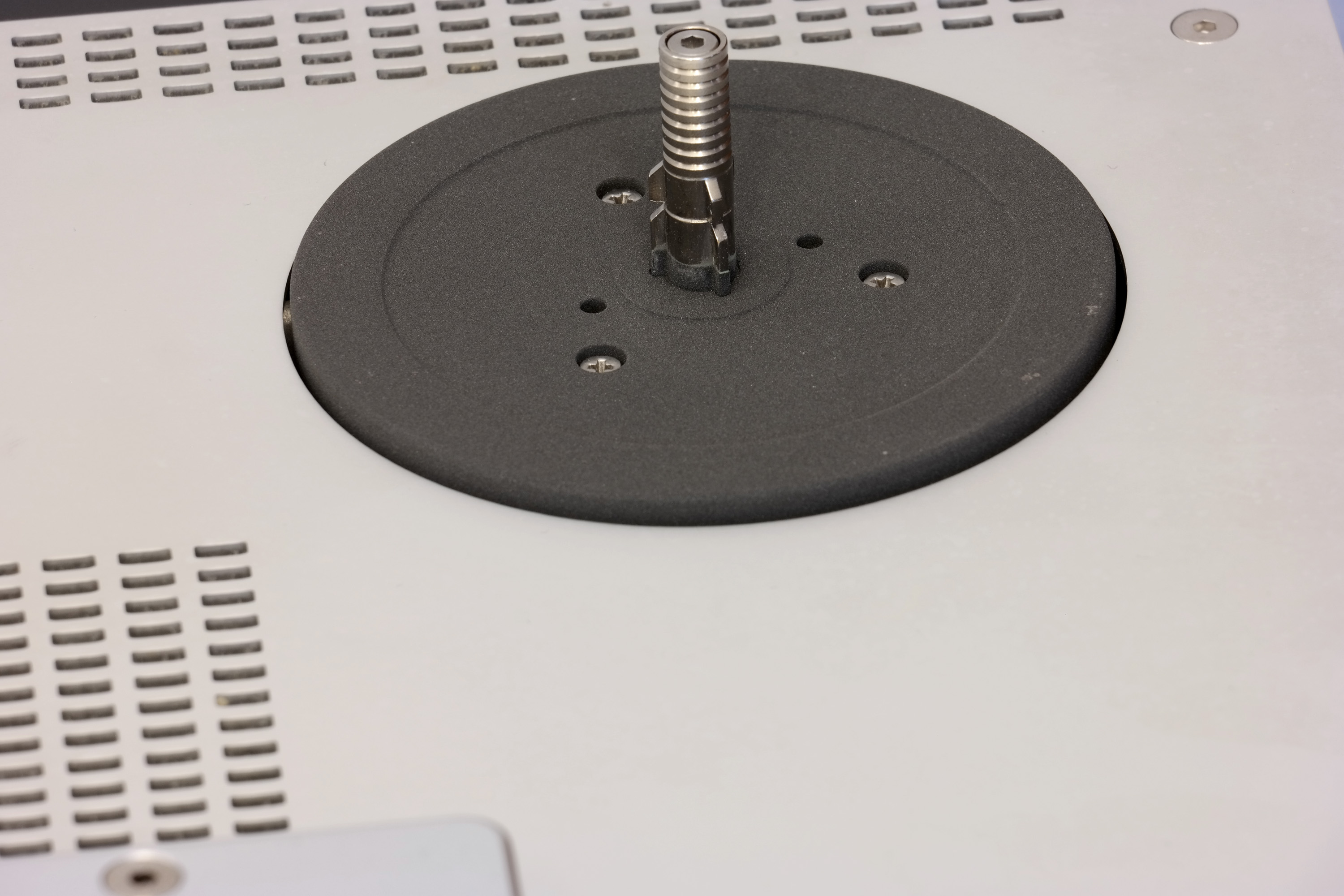

Die Andruckrolle (original Revox), die NAB-Adapter sowie die Spulenteller sind nagelneu, die Monitor-Buchse, die Batterie und die Distanzscheibe ebenfalls. Die Zählerwerte etc. werden nach dem Ausschalten gespeichert, was bei den meisten am Markt erhältlichen C274 nicht der Fall ist.
Der Frequenzverlauf ist damit deutlich besser als von REVOX spezifiziert. Das Azimut-Verhalten ist perfekt.
Technische Daten (Auszug, ohne Gewähr):
- Gerätetyp: 4-Kanal Bandmaschine, 1/4"-Bandlauf
- Laufwerk: 3-Motoren-Laufwerk, 2 geregelte AC-Wickelmotoren, 1 halI-kommutierter Capstan-Motor, elektronisch geregelt
- Bandgeschwindigkeiten: 19/38 cm/s, über interne DIP-Schalter wählbar
- Toleranz der Sollgeschwindigkeit: +/- 0.2%
- Tonhöhenschwankungen: Kerndurchmesser > 10 cm: bei 19 cm/s < 0,07%, bei 38 cm/s < 0,05% (bewertet nach DIN 45507), bei meiner Maschine habe ich 0,02% gemessen
- Entzerrungen: NAB und CCIR als steckbare Einsätze (diese Maschine hat NAB)
- Frequenzgang (über Band, bei -20 VU) bei 19 cm/s: 30 Hz..18 kHz +/- 2 dB und bei 38 cm/s 30 Hz..22 kHz +/- 2 dB
- Aussteuerungsanzeige: Bar-Graph-Ketten, 24-stellig, kombiniert VU/PEAK, ohne Höhenanhebung
- Klirrfaktor (k3 @ 1 kHz): 19 cm/s <1.0 %, 38 cm/s < 0.8 % bez. 514 nWb/m
- Betriebslage: beliebig zwischen horizontal und vertikal
- Gewicht (Masse): 23 kg
Eine sehr schöne REVOX mit vielen EDIT-Funktionen und einen sensationellen Wow & Flutter Wert von nur 0,02% bei 19 cm/s (nach DIN gemessen).
Ich habe die Maschine penibelste restauriert und eingestellt. Es sind mehr als 120 Kondensatoren ausgetauscht worden und zwar ohne die filigranen Lötaugen der doppeltkontaktierten Platinen zu beschädigen. Einen kleinen Teil davon habe ich fotografiert. Ich habe die neuen ELKOs alle vorher geprüft, da heute selbst bei der PANASONIC EB-Serie große Toleranzen vorhanden sind. Die Prints wurden nach dem Ablöten gesäubert und nach dem Einlöten der neuen Kondensatoren ebenfalls. Ein paar Bilder davon habe ich exemplarisch hier angefügt. Der Bandzug, die Tachowerte etc. liegen innerhalb der Spezifikationen oder besser.
Die Andruckrolle (original Revox), die NAB-Adapter sowie die Spulenteller sind nagelneu, die Monitor-Buchse, die Batterie und die Distanzscheibe ebenfalls. Die Zählerwerte etc. werden nach dem Ausschalten gespeichert, was bei den meisten am Markt erhältlichen C274 nicht der Fall ist.
Der Frequenzverlauf ist damit deutlich besser als von REVOX spezifiziert. Das Azimut-Verhalten ist perfekt.
Technische Daten (Auszug, ohne Gewähr):
- Gerätetyp: 4-Kanal Bandmaschine, 1/4"-Bandlauf
- Laufwerk: 3-Motoren-Laufwerk, 2 geregelte AC-Wickelmotoren, 1 halI-kommutierter Capstan-Motor, elektronisch geregelt
- Bandgeschwindigkeiten: 19/38 cm/s, über interne DIP-Schalter wählbar
- Toleranz der Sollgeschwindigkeit: +/- 0.2%
- Tonhöhenschwankungen: Kerndurchmesser > 10 cm: bei 19 cm/s < 0,07%, bei 38 cm/s < 0,05% (bewertet nach DIN 45507), bei meiner Maschine habe ich 0,02% gemessen
- Entzerrungen: NAB und CCIR als steckbare Einsätze (diese Maschine hat NAB)
- Frequenzgang (über Band, bei -20 VU) bei 19 cm/s: 30 Hz..18 kHz +/- 2 dB und bei 38 cm/s 30 Hz..22 kHz +/- 2 dB
- Aussteuerungsanzeige: Bar-Graph-Ketten, 24-stellig, kombiniert VU/PEAK, ohne Höhenanhebung
- Klirrfaktor (k3 @ 1 kHz): 19 cm/s <1.0 %, 38 cm/s < 0.8 % bez. 514 nWb/m
- Betriebslage: beliebig zwischen horizontal und vertikal
- Gewicht (Masse): 23 kg
